- AutoCADのオフラインヘルプをダウンロードインストールする。
- AutoCAD製品を起動し、Options(オプション)コマンドを実行する。

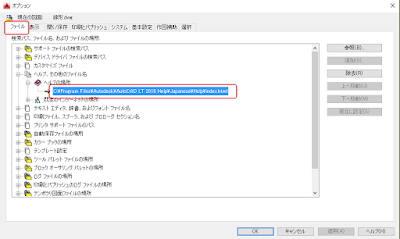

- A[システム]タブの「可能な場合はオンラインコンテンツにアクセス」のチェックを外す。 オフラインヘルプのインストール先を変更している場合は、オプション[ファイル]タブのヘルプの場所を変更する。
公開日 AutoCAD
上図のように寸法の文字の方向を変更する方法は以下の方法がある。 ・AutoCAD 2010以降 AutoCAD 2010以降から「文字の方向」という項目が追加され、「垂直方向の寸法値位置」にも「下」という項目がついかされた。 これらの項目をそれぞれ変更することで、...
「回転」(ROTATE)コマンドの「参照」オプションを使うと、仮想の回転軸を設定して回転することができる。 図形を水平にする方法は以下のような手順となる。 「回転」(ROTATE)コマンドを実行する。 回転する図形を選択し「Enter」を押す。 起点となるA点...
目次 Autodesk CALS Toolsとは Autodesk CALS Tools 2017基本的な使い方 ファイルの設定 レイヤ振分け レイヤ状態の確認 手動で振り分け CAD製図基準チェック,自動修正 保存 Autodesk CALS...
オブジェクトプロパティ管理の「寸法値の優先」に以下のように「5@250¥X=<>」または「5@250¥P=<>」と入力すると、 以下のように寸法値が2段で表示されます。 「¥X」を使用 「¥P」を使用 寸法の改行間隔 オブジェク...
操作の要点 WMF 書き出し[WMFOUT]コマンドとWMF 読み込み[WMFFIN]コマンドを使用する。 対応バージョン:全バージョン CAD製図基準(案)等では文字の高さやフォントが決まっているが、文字を図形に変換すれば、基準やチェックソフトを気にせず図面を...
2つのパーセント記号(%%)を使って、オブジェクトプロパティに記入します。 <特殊文字> %%u :下線を記入 入力例:33.333%%u → 33.333 %%o :上線を記入 入力例:33.333%%o → 33.333 文章の途中に下線や上線を...
